I. Les éléments d'un circuit électrique
1. Les composants électriques
Composant électrique : un composant électrique est un matériel produisant ou utilisant de l'énergie électrique.
La pile, la lampe et l'interrupteur sont des composants électriques.
La pile produit de l'énergie électrique utilisée par la lampe.
Dipôle: un dipôle est un composant électrique possédant deux bornes uniquement.
La pile, la lampe et l'interrupteur sont des dipôles; ils possèdent deux bornes seulement.
2. Le rôle des différents composants électriques
Pour réaliser un circuit électrique, il faut nécessairement un générateur, des récepteurs reliés par des fils de connexion.

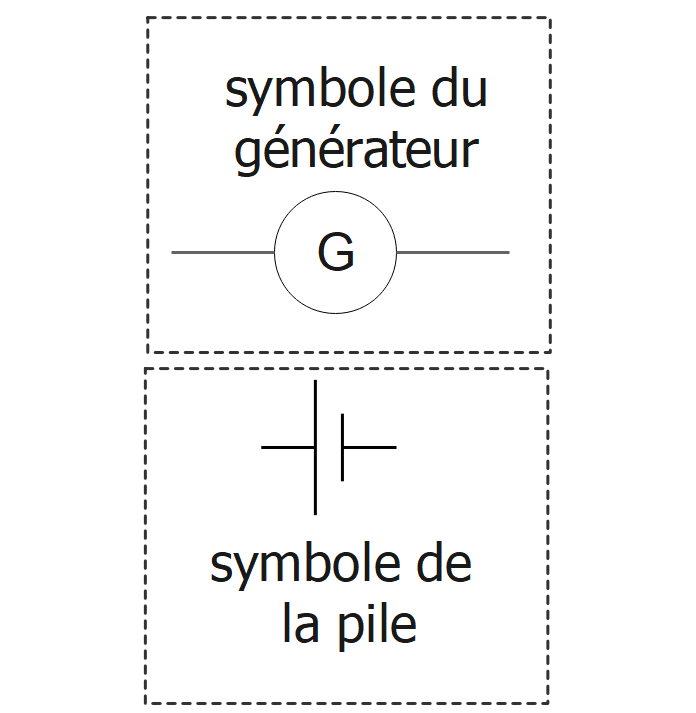

Générateur : un générateur est un composant électrique produisant de l'énergie électrique pour la transférer à d'autres composants électriques.

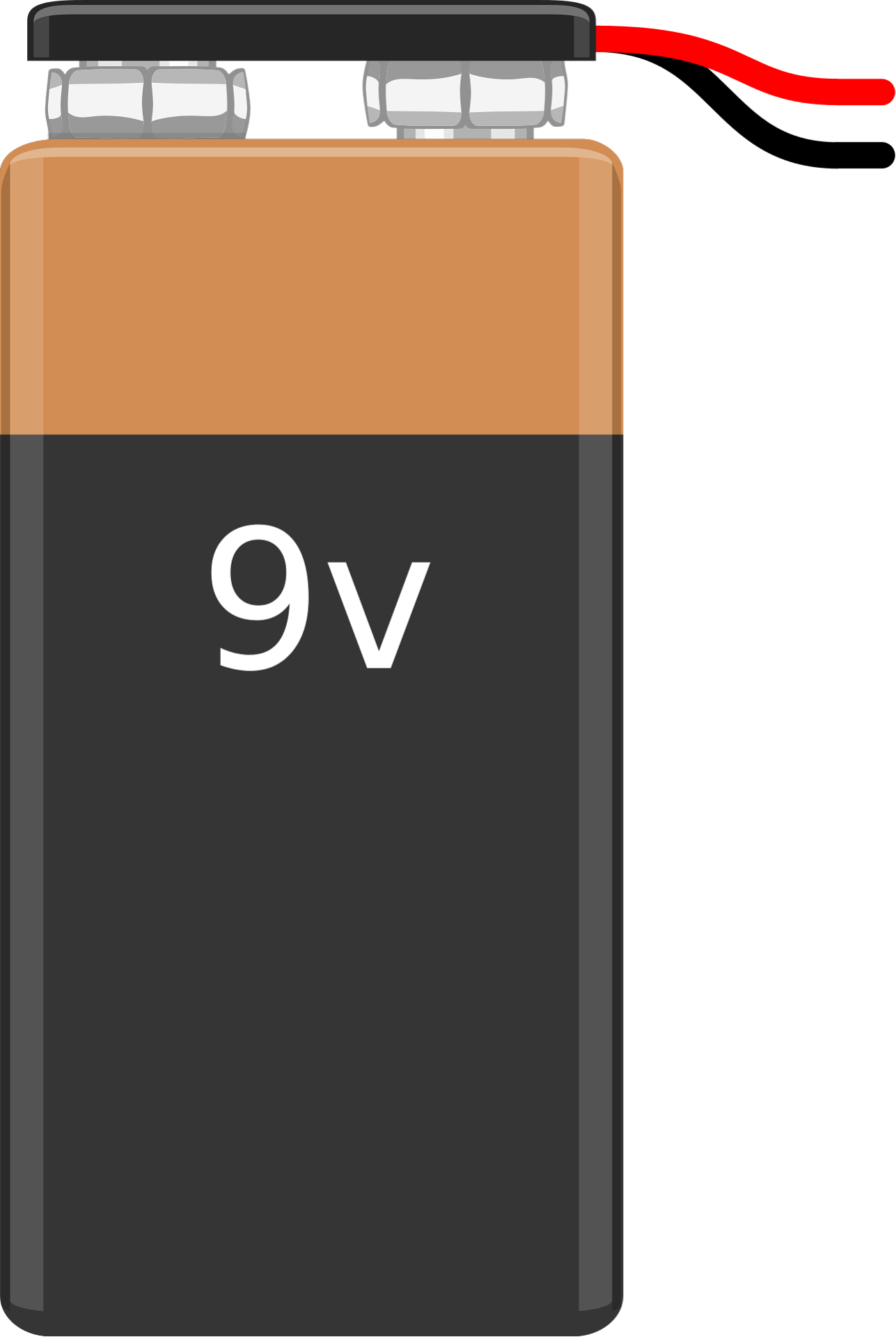

Une pile fournit de l'énergie électrique au circuit, c'est donc un générateur.
Récepteur: un récepteur est un composant électrique qui utilise l'énergie électrique pour la convertir en une autre énergie.

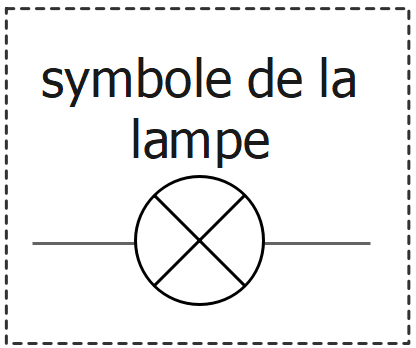

Une lampe est un récepteur. Elle consomme l'énergie électrique pour la convertir en énergie lumineuse.

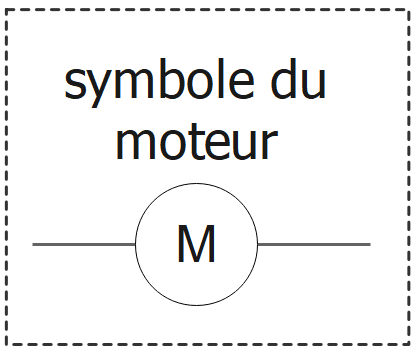

Un moteur est un récepteur. Il consomme l'énergie électrique pour la convertir en énergie mécanique.
Fils électriques: les fils électriques ou câbles de connexion sont nécessaires à la réalisation d'un circuit électrique. Ils permettent le transfert de l'énergie électrique entre les différents composants électriques.
II. Réalisation de circuit électrique
Un circuit électrique est une chaîne de dipôles comportant au moins un générateur et constituant une boucle, le tout étant relié par des fils électriques.
Pour qu'un courant circule, le circuit doit être fermé.

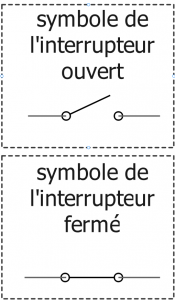

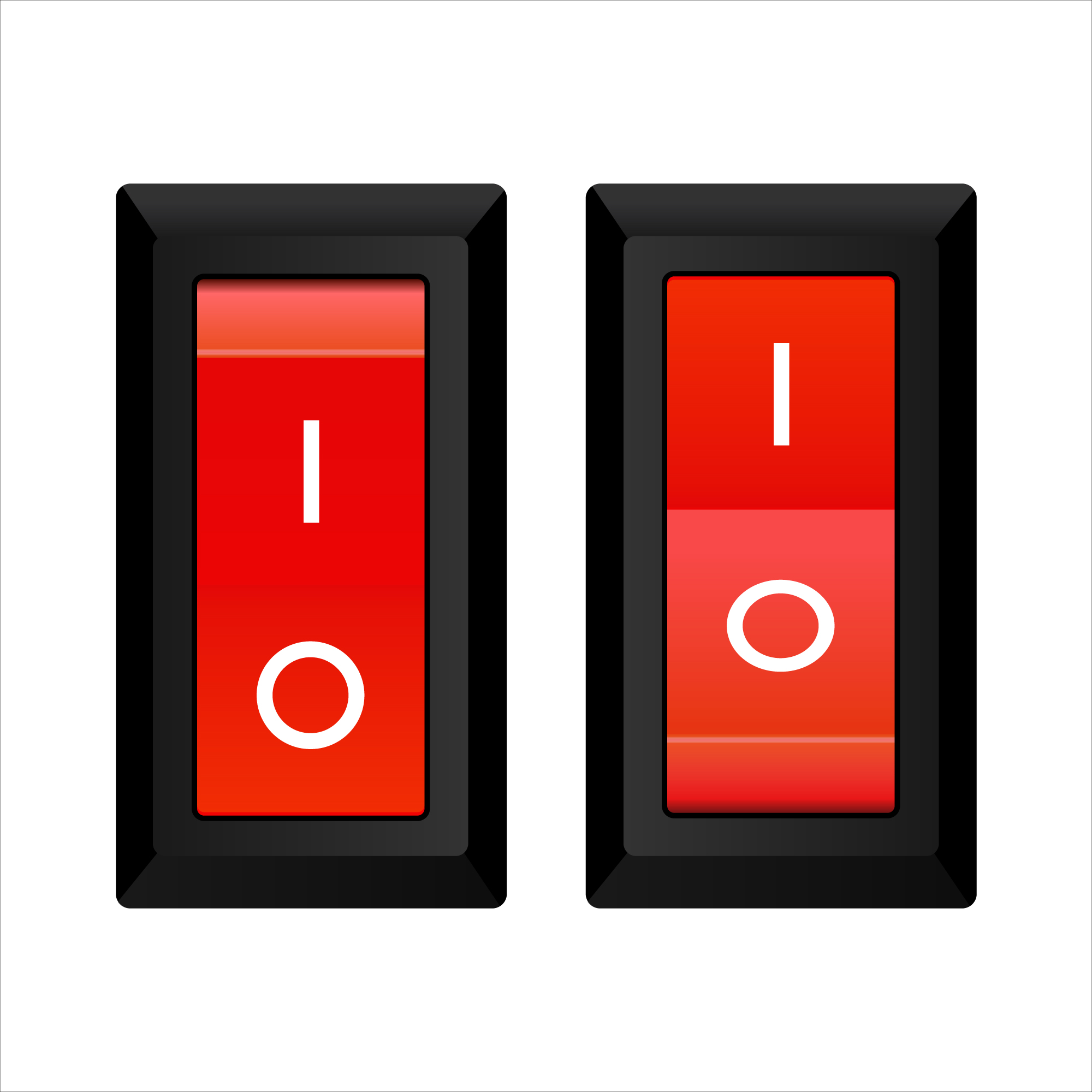

Un interrupteur permet d'ouvrir ou de fermer un circuit électrique.

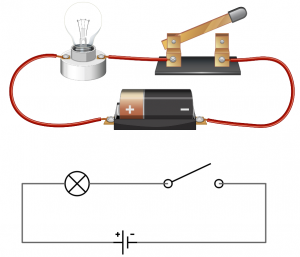

Pour représenter un montage électrique, on réalise un schéma électrique en utilisant les symboles des composants.
Le circuit électrique est toujours représenté par un rectangle (circuit en série) ou plusieurs rectangles (circuit en dérivation).
Remarques:
- Le schéma se fait à la règle.
- On ne place jamais le symbole d'un composant électrique dans un coin du rectangle.
